首頁 > 產品介紹 > 高速精密车床 > CH-430/500
    • 十二段變速,可縮短各尺寸工件加工之時間。(變頻器系列採用三段變速)
    • 主軸孔徑58mm,可容許較大心軸加工。
    • 獨立式電器箱,易保養且具有過負荷保護裝置,保障人機安全。
    • 公英制共用型齒輪箱,切換時不須更換齒輪,噪音低,採用循環式潤滑系統,且掛齒有安全切削保護裝置。

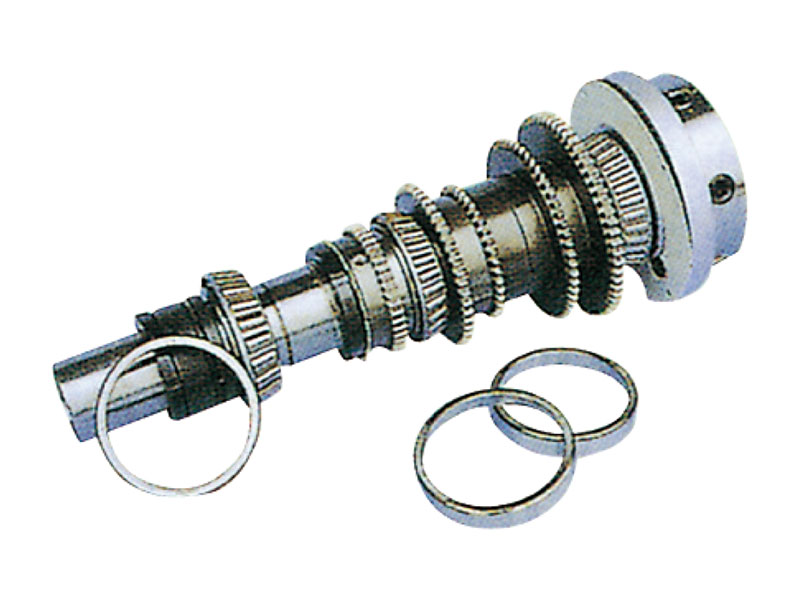

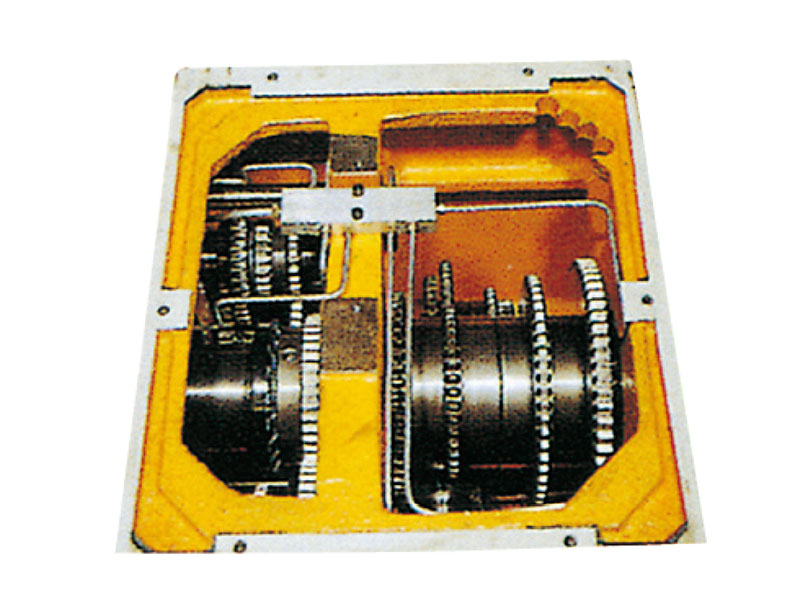

    • 主軸箱齒輪均經滲碳熱處理,且經精密研磨,精密準確,壽命延長。
    • 強力型尾座,軸徑特大,心軸特殊設計,具防過行程裝置,防止尾座軸套脫落。
    • 裙床箱採密閉式浸油,潤滑效果佳。
    • 複式刀架較一般長,更符合加工需求。

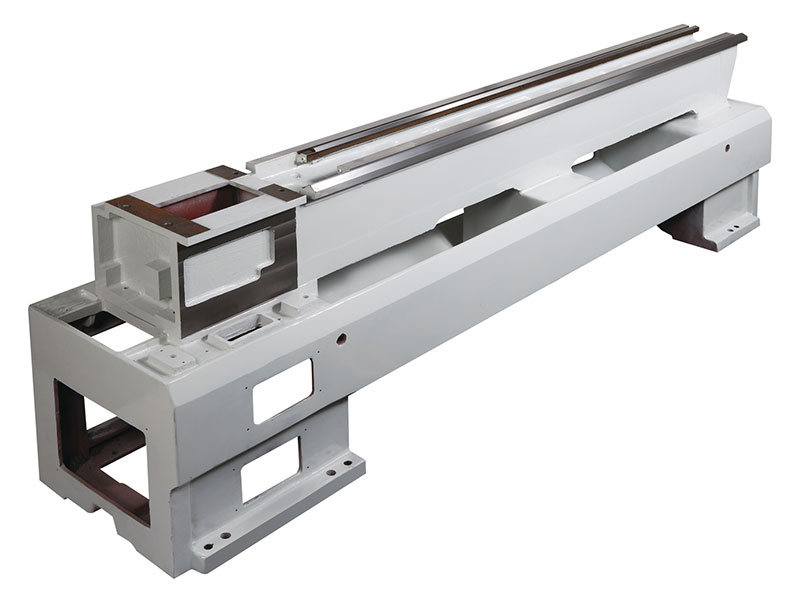

    • 腳座一體鑄造成型,堅固耐用,床身均經高週波熱處理及精密研磨。
    • 腳踏剎車急停裝置,同時可切斷電源,確保人機安全。
    • Gap可視需求拆除,以便進行大工件之加工。
  • 項目 \ 機種 單位
    機器 中心高度 mm
    床面旋徑 mm
    凹口旋徑 mm
    鞍面旋徑 mm
    兩心距離 mm
    床面寬度 mm
    床面長度 mm
    主軸 主軸孔徑 mm
    主軸鼻端
    主軸孔內徑錐度
    主軸轉速 RPM
    主軸轉速* 變頻系列 RPM
    鞍座 橫向行程 mm
    複式刀座行程 mm
    切削刀具尺寸 mm
    尾座 主軸直徑 mm
    主軸行程 mm
    中心錐度
    車牙及進給 系統
    導螺桿直徑 Ø
    公制導螺桿牙距 mm / pitch
    英制導螺桿牙距 TPI
    公制牙範圍 mm
    英制牙範圍 TPI
    模數牙範圍 M.P.
    車牙直徑 D.P.
    縱向進給 mm / rev.
    橫向進給 mm / rev.
    馬達 主馬達 HP
    變頻馬達* 變頻系列 HP
    冷卻泵浦馬達 HP
    占地面積( 正面x 深度) cm
    淨重 kgs
    底板尺寸( 長x 寬x 高) cm
    430 x 750
    ( V )
    430 x 1000
    ( V )
    430 x 1500
    ( V )
    430 x 2000
    ( V )
    500 x 1000
    ( V )
    500 x 1500
    ( V )
    500 x 2000
    ( V )
    215 250
    430 500
    660 730
    245 280
    750 1,000 1,500 2,000 1,000 1,500 2,000
    300
    1,600 1,950 2,440 2,960 1,950 2,440 2,960
    58
    A 1-6 or D1-6
    MT#6
    20~2,000 (十二段變速)
    高:586~2,300、中:157~586、低:20~157 (三段變速)
    250
    180
    25 x 25
    58
    150
    MT#4
    公制、英制、混合制
    35
    6
    4
    0.5~7 (22kinds)
    4~56 (36kinds)
    0.5~3.5 (12kinds)
    8~56 (21kinds)
    0.05~0.70
    0.025~0.35
    5 7.5
    7.5 10
    1/8
    182*65 210*65 265*65 320*65 210*70 265*70 320*70
    1,500 1,600 1,700 2,300 1,700 2,100 2,400
    200*103*172 227*103*172 271*103*172 331*109*173 227*119*172 273*118*200 330*118*179
    ※規格若有變更,恕不另行通知。
  • 標準配件
    1. 固定頂針 MT#4
    2. 冷卻系統
    3. 工作燈
    4. 9"三爪夾頭+面盤
    5. 中心架
    6. 四方刀架
    7. 工具箱
    8. 地基墊塊
    選購配件
    1. 四爪夾頭
    2. 大檔板
    3. 活動頂針 MT#4
    4. 花盤
    5. 驅動盤
    6. 斜度附件
    7. 跟刀架
    8. CE裝置
    9. 光學尺
    10. 快換刀架
    11. 四位停止器
