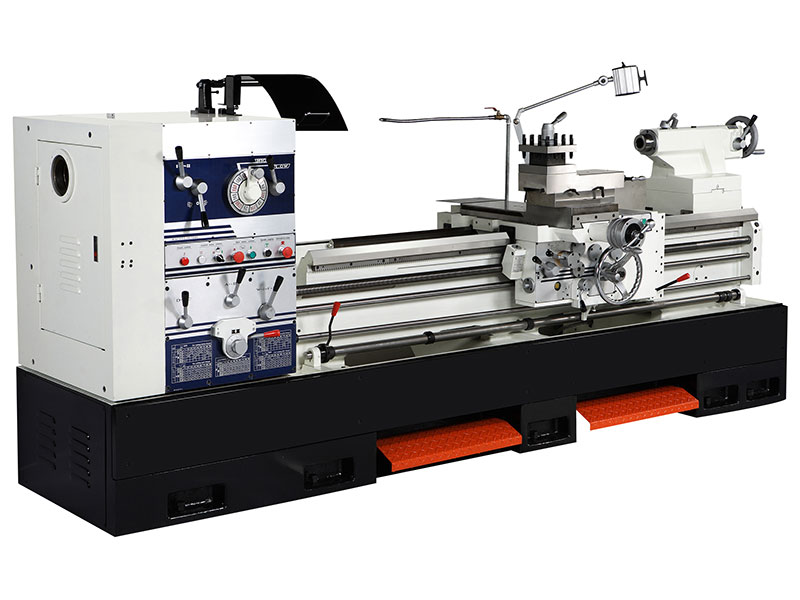

CH-600/660

首页 > 产品介绍 > 精密重切削车床 > CH-600/660
    • 十二段变速，可缩短各尺寸工件加工之时间。(变频器系列采用四段变速)

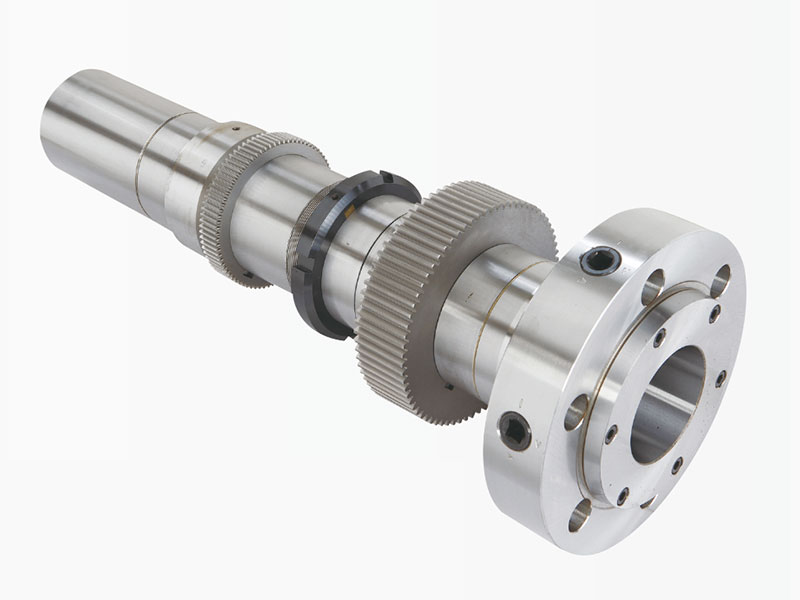

    • 主轴孔径104mm，并使用TIMKEN轴承，精密耐用，适合重切削。

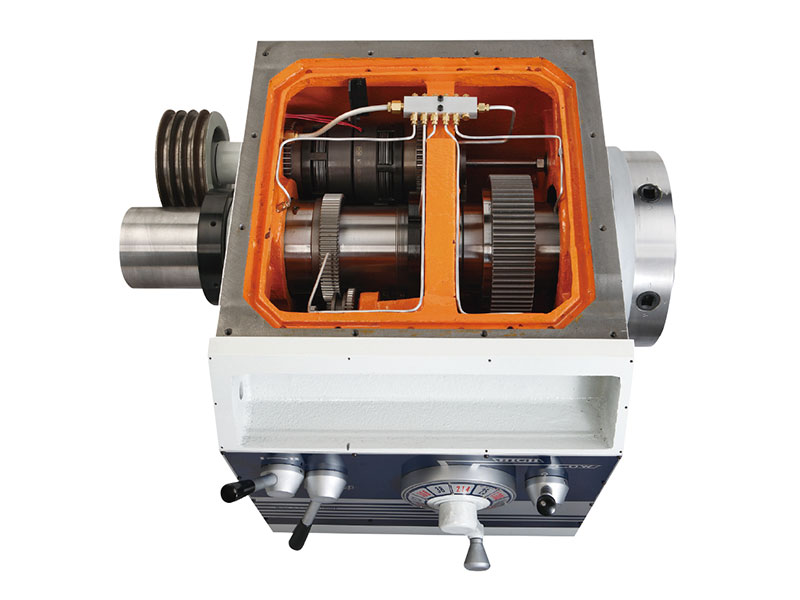

    • 主轴箱加装离合器，省电且操作容易。
    • 采用电磁剎车系统，迅速又安全。
    • 独立式电器箱，易保养且具有过负荷保护装置，保障人机安全。

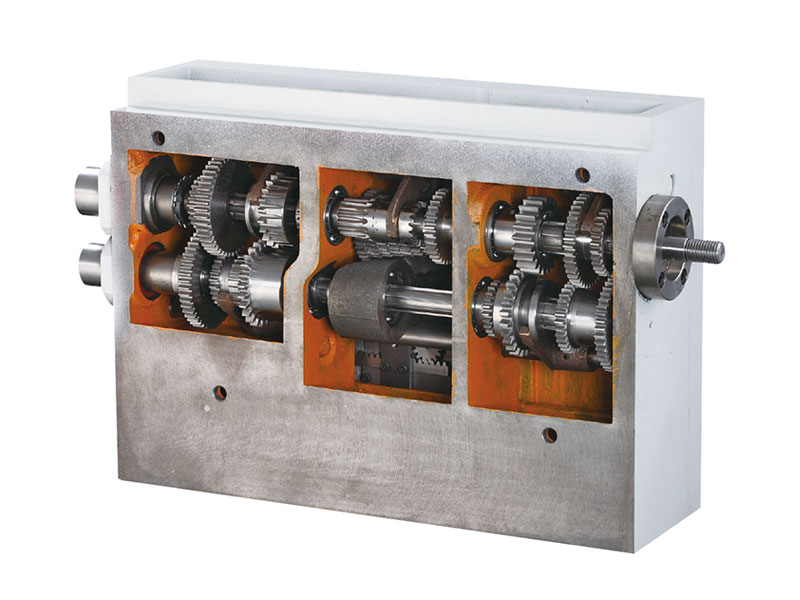

    • 公英制共享型齿轮箱，切换时不须更换齿轮，噪音低，采用循环式润滑系统，且挂齿有安全切削保护装置。
    • 主轴箱齿轮均经渗碳热处理，且经精密研磨，精密准确，寿命延长。
    • 二段式尾座，适合钻孔作业。

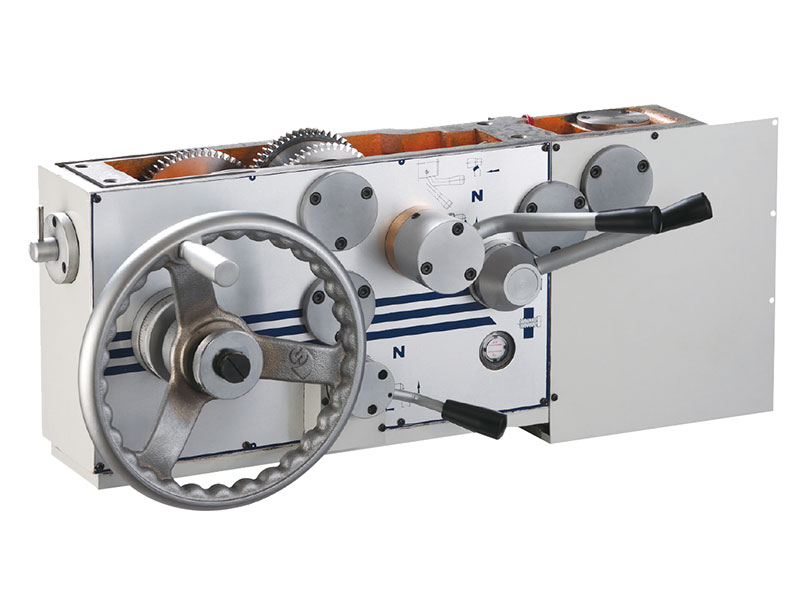

    • 裙床箱自动进给，并采密闭式浸油，润滑效果佳。
    • 床身经高周波热处理及精密研磨。
    • 脚踏剎车急停装置，同时可切断电源，确保人机安全。
    • 凹块可视需求拆除，以便进行大工件之加工。
  • 项目 \ 机种 单位
    机器 中心高度 mm
    床面旋径 mm
    凹口旋径 mm
    鞍面旋径 mm
    两心距离 mm
    床面宽度 mm
    床面长度 mm
    主轴 主轴孔径 mm
    主轴鼻端
    主轴孔内径锥度
    主轴转速 RPM
    主轴转速* 变频系列 RPM
    鞍座 横向行程 mm
    复式刀座行程 mm
    切削刀具尺寸 mm
    尾座 主轴直径 mm
    主轴行程 mm
    中心锥度
    车牙及进给 系统
    导螺杆直径 mm / pitch
    公制牙范围 mm / pitch
    英制牙范围 TPI
    模数牙范围 M.P.
    车牙直径 D.P.
    纵向进给 mm / rev.
    横向进给 mm / rev.
    Motor 主马达 HP
    变频马达* 变频系列 HP
    进给马达 HP
    冷却泵浦马达 HP
    占地面积( 正面x 深度) cm
    净重 kgs
    底板尺寸( 长x 宽x 高) cm
    600x1500
    ( V )    		 600x2000
    ( V )    		 600x3000
    ( V )    		 600x4000
    ( V )    		 660x1500
    ( V )    		 660x2000
    ( V )    		 660x3000
    ( V )    		 660x4000
    ( V )
    300 330
    600 660
    820 880
    380 440
    1,500 2,000 3,000 4,250 1,500 2,00 3,000 4,250
    420
    2,590 3,090 4,160 5,700 2,590 3,090 4,160 5,700
    104
    A 1-11 or D1-11
    108 x 1:20
    20~1,200 (12段变速)
    高：424~1,200、中：146~423；52~145、低：20~51 (四段变速)
    330 380
    230
    25 x 25
    77
    178
    MT#5
    公制、英制、混合制
    6
    0.5~14 (31kinds)
    2~56 (45kinds)
    0.25~7 (23kinds)
    4~112 (43kinds)
    0.03~0.73
    0.01~0.3
    15
    20
    1/2
    1/8
    298*115 350*115 437*115 572*115 298*118 350*118 437*118 572*118
    3,700 3,900 4,400 4,700 3,900 4,100 4,600 4,900
    312*146*197 364*155*197 458*155*197 585*155*197 312*146*197 364*155*197 458*155*197 585*155*197
    ※规格若有变更，恕不另行通知。
  • 标准配件
    1. 固定顶针 MT#5
    2. 冷却系统
    3. 工作灯
    4. 12"三爪夹头+面盘
    5. 中心架
    6. 四方刀架
    7. 电磁剎车
    8. 纵向进给
    9. 主轴离合器
    10. 工具箱
    11. 地基垫块
    选购配件
    1. 四爪夹头
    2. 大檔板
    3. 活动顶针 MT#5
    4. 花盘
    5. 驱动盘
    6. 斜度附件
    7. 跟刀架
    8. CE装置
    9. 光学尺
    10. 快换刀架
    11. 六位停止器
